無励磁作動形ブレーキ SBM形シリーズ
通電オフあるいは停電時にバネにより制動力が働くスプリングクローズ式の無励磁作動（負作動）電磁ブレーキです。スプリングを複数個使用しているため非常に信頼性が高く保持用ブレーキ、非常停止用ブレーキとして最適です。突起部がまったくない超薄形設計でサーボモータやロボット用に適したSBR形、汎用モータに取付けやすくブレーキモータ用に適したSBM形、一般機械用として幅広く使用できるSBS形の3シリーズを標準化し、あらゆる用途にお応えできるようにしています。
特長
1通電オフで瞬時に作動し、停電時にも安心
2組付時のギャップ調整不要
3制動耐久に優れ、安定した制動力を維持
4取付方向は自由自在
| 型番 | 販売価格 | 購入 |
|---|---|---|
【2Nm】SBM-109-0020EZ |
販売価格
－
|
お問い合わせ |
【3Nm】SBM-109-0030EZ |
販売価格
－
|
お問い合わせ |
【7.5Nm】SBM-115-07 |
販売価格
－
|
お問い合わせ |
【15Nm】SBM-140-15 |
販売価格
－
|
お問い合わせ |
【22Nm】SBM-160-22 |
販売価格
－
|
お問い合わせ |
【37Nm】SBM-160-37 |
販売価格
－
|
お問い合わせ |
取付例
構造図
製品仕様一覧
【2Nm】SBM-109-0020EZ
【3Nm】SBM-109-0030EZ
仕様
| 型式 | SBM-109-0020EZ | SBM-109-0030EZ |
|---|---|---|
| 静摩擦トルク Nm | 2 | 3 |
| 定格電圧 DC-V | DC90V | DC90V |
| 消費電力 W（at20℃） | 15 | 15 |
| 質量 kg | 1.4 | 1.4 |
【7.5Nm】SBM-115-07
【15Nm】SBM-140-15
【22Nm】SBM-160-22
【37Nm】SBM-160-37
仕様
| 型式 | SBM-115-07 | SBM-140-15 | SBM-160-22 | SBM-160-37 |
|---|---|---|---|---|
| 静摩擦トルク Nm | 7.5 | 15 | 22 | 37 |
| 定格電圧 DC-V | DC90V | DC90V | DC90V | DC90V |
| 消費電力 W（at20℃） | 20 | 22 | 26 | 26 |
| 質量 kg | 2.6 | 3.9 | 6.0 | 6.0 |
製品特性一覧

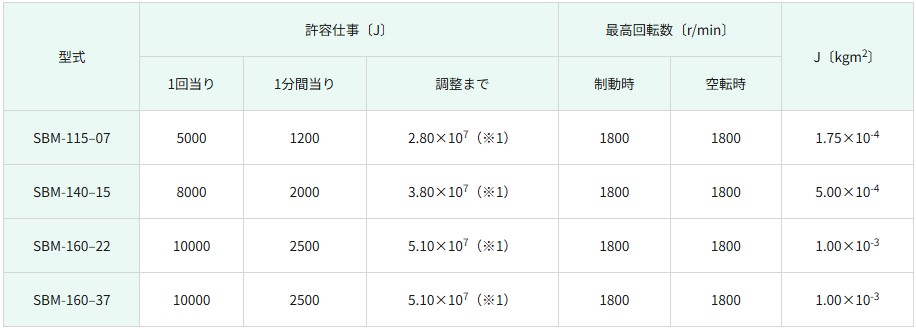

許容仕事／最高回転数／慣性モーメントJ
動トルク特性についてはお問い合わせください。
(※)
- 開発品につき、値は参考値です。詳しくは最寄りの営業拠点にお問い合わせください。
- 詳細は最寄りの拠点にお問い合わせください。
- ギャップ調整が必要になるまでの総仕事を示します。
動作原理

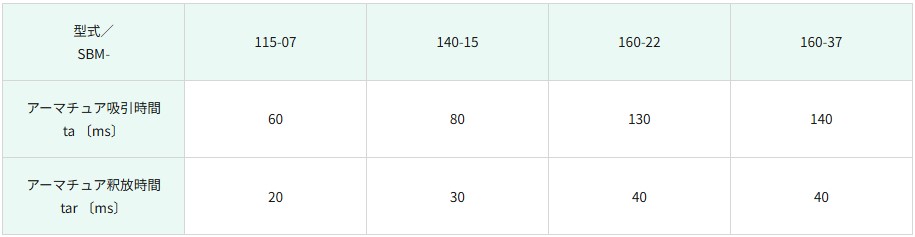

動作特性
